规格

4.3 代码表示 0603 ±1%

E-24	E-96
VALUE	VALUE	CODE	VALUE	CODE	VALUE	CODE	VALUE	CODE
100	100	01	102	02	105	03	107	04
110	110	05	113	06	115	07	118	08
120	121	09	124	10	127	11	130	12
130	133	13	137	14	140	15	143	16
150	147	17	150	18	154	19	158	20
160	162	21	165	22	169	23	174	24
180	178	25	182	26	187	27	191	28
200	196	29	200	30	205	31	210	32
220	215	33	221	34	226	35	232	36
240	237	37	243	38	249	39	255	40
270	261	41	267	42	274	43	280	44
300	287	45	294	46	301	47	309	48
330	316	49	324	50	332	51	340	52
360	348	53	357	54	365	55	374	56
390	383	57	392	58	402	59	412	60
430	422	61	432	62	442	63	453	64
470	464	65	475	66	487	67	499	68
510	511	69	523	70	536	71	549	72
560	562	73	576	74	590	75	604	76
620	619	77	634	78	649	79	665	80
680	681	81	698	82	715	83	732	84
750	750	85	768	86	787	87	806	86
820	825	89	845	90	866	91	887	92
910	909	93	931	94	953	95	976	96

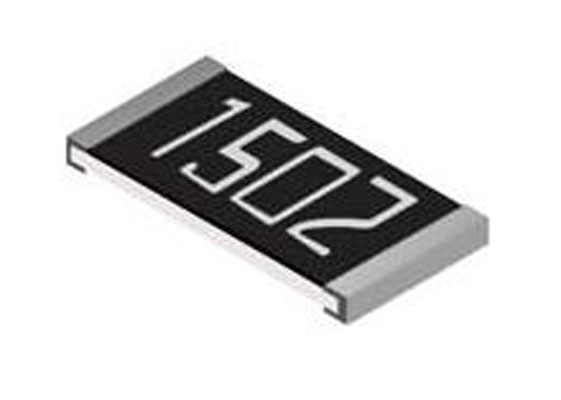

4.2 四码表示 1206 0805 ±1%

标示举例

15.4K=1542
22.1Ω=22R1
102Ω=1020

标示规则

阻值代码

倍率代码

4.1 三码数字表示

4.1.1 1206 0805 0603 ±5% 0603 ±1%(E24系列) 0603 ±1% (E96)代碼表示

0603 ±1% (E96)倍率代码

代码	A	B	C	D	E	F	G	H	X	Y	Z
倍率	10⁰	10¹	10²	10³	10⁴	10⁵	10⁶	10⁷	10^-1	10^-2	10^-3

代码标示举例

10.2KΩ=102×10²Ω=02C

02 C

10Ω=01X
7.5KΩ=85B
150Ω=18A

标示规则

阻值代码

倍率代码

图2：

项目	规格值		试验方法（依据JIS C 5202）
温度系数	0R99以下	±800PPM	5.2项参照　 R₀:室温(T₀)所测量之电阻值。 R₁:室温+100℃(T₁)后所测量之电阻值。
	1R-10R	±400PPM
	11R-100R	±200PPM
	101R以上	±100PPM
短时间过负荷	±(1%+0.05Ω)以內。不得有機械的損傷。		5.5项参照额定电压×2.5倍,5秒。不可超过最高过负荷电压(见表-1)
绝缘电阻	10³MΩ以上。		5.6项参照施加直流电压500V 60秒(0402与0603用100VDC)。
耐电压	无电弧放电、烧损及绝缘破坏等异状。		5.7 项参照施加个别规定之交流电压60秒。（见表-1）
断续过负荷	±(3%+0.05Ω)以內。		5.8 项参照额定电压×4倍，10000回（1秒ON，25秒OFF）。不可超过最高断续电压（见表-1）
弯折性	±(1%+0.05Ω)以內。		6.1项参照将晶片电阻焊于测试PC板,板在测试板中央施力下压，于负荷下量测量阻值变化率。
焊锡附着性	导线至少95%以上新锡覆盖。		6.5项参照焊锡温度：230±5℃。浸锡时间：5±1.0秒。
温度循环	±(1%+0.05Ω)以内。不得有机械的损伤。		7.4项项照低温侧：-55℃/30分,室温：10～15分钟高温侧：+80℃/30分,室温：10～15分钟 5回
耐湿负荷寿命	±(3%+0.05Ω)以內。		7.9项参照 40±2℃,湿度90～95%,1000小时定格电压(90分钟ON,30分钟OFF)
负荷寿命	±(3%+0.05Ω)以內。		7.10项参照 70±3℃,1000小时定格电压(90分钟ON,30分钟OFF)

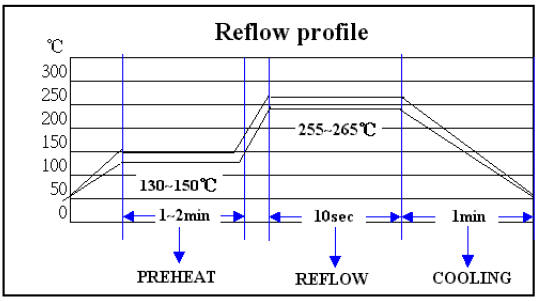

焊锡耐热性	±(1%+0.05Ω)以内。不得有机械的损伤。		6.4项参照 350±10℃,3±1.0秒,试验后放置半小时。
保存条件	温度:25±10℃，湿度60±20 RH%保存期限：1年。

1.4、额定电压
额定电压系指对应于额定电力的直流或交流（商用频率之有效值）的电压，由下式求得：

E=√（PxR）

1.3、额定电力
额定电力系应在周围温度70℃可以连续负载的最大电力，如表-1；但周围温度如超过70℃时之额定电力则依图一的电力递减曲线实施。

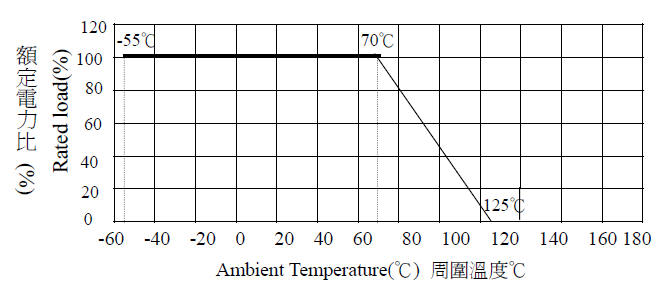

图一电力递减曲线：

表-1：

型式	定格电力	最高使用电压	最高过负荷电压	阻值范围（Ω）
型式	定格电力	最高使用电压	最高过负荷电压	±0.5%,±1%	±2%,±5%
0402	1/16W	50V	100V	0Ω~1MΩ	0Ω~10MΩ
0603	1/16W.1/10WS	50V	100V	0Ω~1MΩ	0Ω~10MΩ
0805	1/10W.1/8WS	150V	300V	0Ω~1MΩ	0Ω~10MΩ
1206	1/8W.1/4WS	200V	400V	0Ω~1MΩ	0Ω~10MΩ
1210	1/4W.1/3WS	500V	400V	0Ω~1MΩ	0Ω~10MΩ
2010	1/2W.3/4WS	500V	400V	0Ω~1MΩ	0Ω~10MΩ
2512	1W	200V	400V	0Ω~1MΩ	0Ω~10MΩ

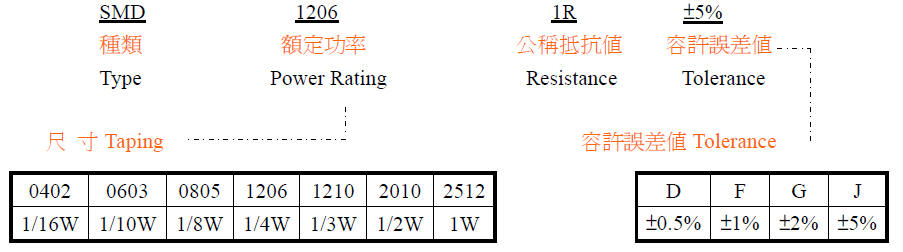

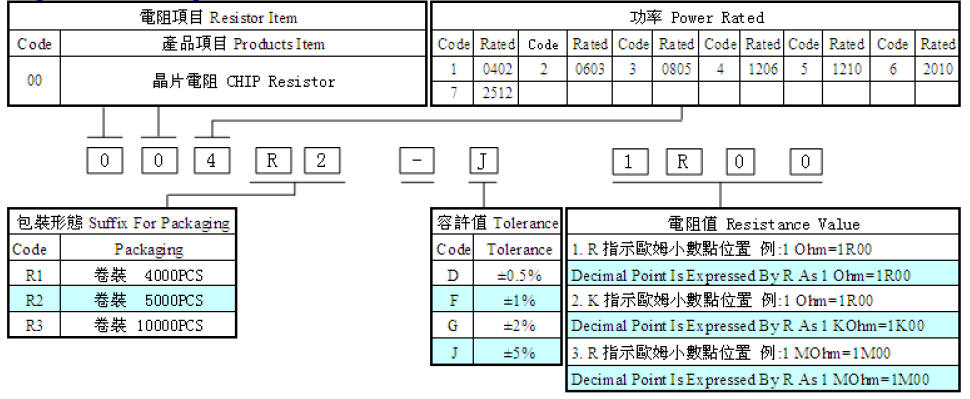

1.2、形名（例）
依使用种类、额定电力、公称电阻值、容许误差及型状而区别，其构造如下：

备注:0Ω 即阻值为50mΩ以下。

种类

额定电力

0402 1/16W 1210 1/4W,1/3WS

0603 1/16W,1/10WS 2010 1/2W,3/4WS

0805 1/10W,1/8WS 2512 1W

1206 1/8W,1/4WS 　

公称电阻值

E-24 Series

E-96 Series

　

电阻值容许误差

J
±5%

G
±2%

F
±1%

D
±0.5%

　

1.1、适用
本规格书适用于丰雅电子（东莞）有限公司制造之晶片电阻器，符合环境关联物质要求之RoHS测试。

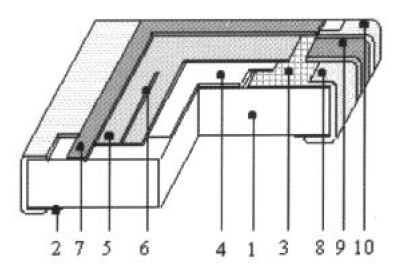

号码	构造名称	内容
1	白基板	使用高含铝量的陶瓷板
2	正电极	导体油墨印刷
3	背电极	导体油墨印刷
4	侧电极	导体油墨印刷
5	电阻层	混合金属玻璃轴印刷
6	第一保护层	雷射修正阻值
7	第二保护层	雷射修正阻值
8	字码	环氧树脂油墨印刷
9	电镀镍层	端子镀镍
10	电镀锡层	端子镀锡

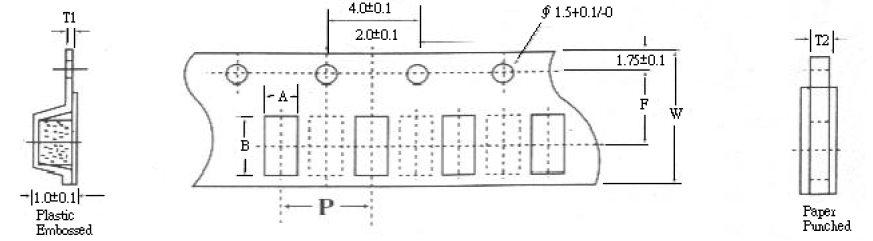

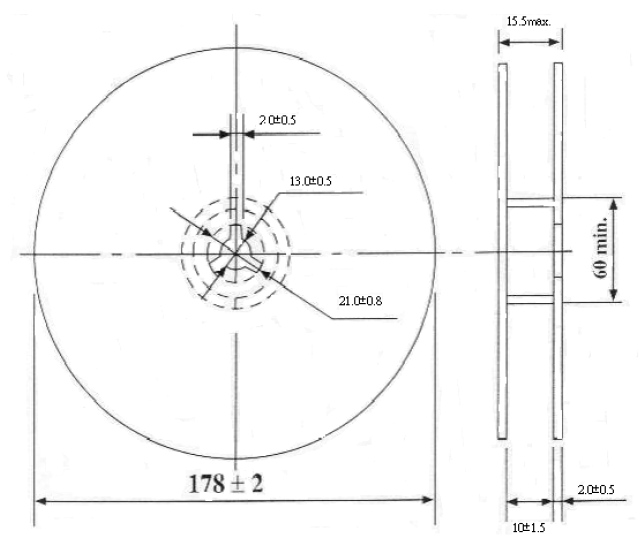

型式	A±0.2	B±0.2	W±0.2	F±0.05	T1±0.05	T2±0.1	P±0.1
0402	0.65	1.15	8.0	3.5		0.45	4.0
0603	1.10	1.90	8.0	3.5		0.67	4.0
0805	1.65	2.40	8.0	3.5		0.81	4.0
1206	2.00	3.60	8.0	3.5		0.81	4.0
1210	2.82	3.50	8.0	3.5		0.75	4.0
2010	2.90	5.60	12.0	5.5	0.2		4.0
2512	3.50	6.70	12.0	5.5	0.2		4.0

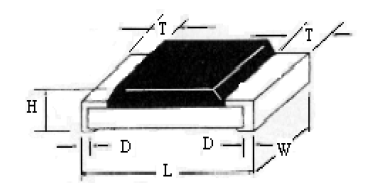

型式	0402	0603	0805	1206	1210	2010	2512
L	1.00±0.10	1.60±0.10	2.00±0.15	3.1±0.15	3.10±0.10	5.00±0.10	6.35±0.10
W	0.50±0.05	0.80±0.15	1.25±0.15	1.50±0.15	2.60±0.15	2.50±0.15	3.20±0.15
H	0.35±0.05	0.45±0.10	0.55±0.10	0.55±0.10	0.55±0.10	0.55±0.10	0.55±0.10
T	0.20±0.10	0.30±0.20	0.40±0.20	0.45±0.20	0.50±0.25	0.60±0.25	0.60±0.25
D	0.25±0.10	0.30±0.20	0.40±0.20	0.45±0.25	0.50±0.20	0.50±0.20	0.50±0.20

额定电力
0402	1/16W	1210	1/4W,1/3WS
0603	1/16W,1/10WS	2010	1/2W,3/4WS
0805	1/10W,1/8WS	2512	1W
1206	1/8W,1/4WS

E-24

E-96

VALUE

CODE

CODE

CODE

CODE
