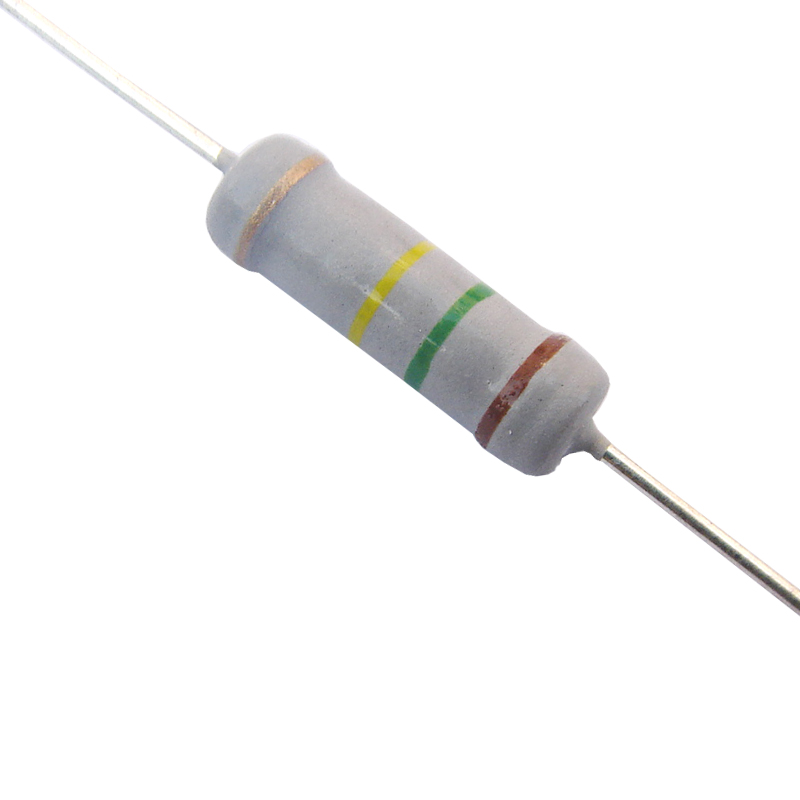

不燃性金属氧化皮膜电阻器：METAL OXIDE FILM RESISTOR(NONFLAMMABLE)

3、特性
项目 规格值 试验方法（依据JIS C 5202）
温度系数

±350PPM/℃以內。

5.2项参照

　

R0:室温(T0)所测量之电阻值。
R1:室温+100℃(T1)后所测量之电阻值。
短时间过负荷

±(1%+0.05Ω)以內。
不得有機械的損傷。

5.5项参照
  额定电压×2.5倍,5秒。
不可超过最高过负荷电压(见表-1)
绝缘电阻

104MΩ以上。

5.6项参照
  置于V型槽方法，施加直流电压500V 60秒。
耐电压

无电弧放电、烧损及绝缘破坏等异状。

5.7 项参照
常压，置于V型槽方法，施加个别规定之交流电压60秒。（见表-1）
断续过负荷

±(2%+0.05Ω)以內。

5.8 项参照
额定电压×4倍，10000回（1秒ON，25秒OFF）。
不可超过最高断续电压（见表-1）
端子强度

端子不得断裂及松弛。

6.1项参照

引张强度

线径mm

引张力N(kg)

时间

Φ0.38mm~0.50mm

5(0.51)

10±1second

Φ0.50mm~0.70 mm

10(1.02)

扭转强度:自电阻体起约6mm~6.5mm处之端子线,以约0.75mm曲率半径弯曲90度,其次由弯曲处向端子先端1.2±0.4mm处挟定端子引出轴,作回转轴,以约5秒时间沿直面回转360°再逆转360°,如此施行回逆转2次,不可发生折断及松动现象.
焊锡耐热性

±(1%+0.05Ω)以内。
不得有机械的损伤。

 6.4项参照
350±10℃,3±1.0秒,试验后放置半小时。
焊锡附着性

导线至少95%以上新锡覆盖。

 6.5项参照
焊锡温度：230±5℃。
浸锡时间：3±1.0秒。
耐溶剂性

涂装及色码不得脱落。

 6.9项参照
放入酒精溶剂之超音波机内，保持3分钟。
温度循环

±(2%+0.05Ω)以内。
不得有机械的损伤。

 7.4项项照
低温侧：-55℃/30分,室温：10～15分钟
高温侧：+80℃/30分,室温：10～15分钟
5回
耐湿负荷寿命

±(5%+0.05Ω)以內。

 7.9项参照
40±2℃,湿度90～95%,1000小时
定格电压(90分钟ON,30分钟OFF)
负荷寿命

±(5%+0.05Ω)以內。

 7.10项参照
70±3℃,1000小时
定格电压(90分钟ON,30分钟OFF)
2、构造
2.5、表示
     参照本规格书的4、表示。
2.4、外装色泽
     表-2
普通型

小型化
种类 颜色 种类 颜色
MOF1/4W，MOF1/2W，
MOF1W，MOF2W，
MOF3W		 灰色 MOF1/2WS，MOF1WS，
MOF2WS，MOF3WS，
MOF5WS		 砖红色
2.3、铁帽端子
     铁帽端子须确实地连接（电气及机械的）于电阻体上。
2.2、构造图
号码 构造名称 内容
1 基体磁器 使用高含铝量的磁器棒
2 电阻体

电阻体的成份系使用金属氧化皮膜。
3 端子 铁帽
4 连接 导线对铁帽须以电气熔接。
5 导线 焊锡或镀锡的导线
6 上涂涂装 使用矽树酯涂料 。符合UL-94V-0不燃性规定
7 表示 色码

     MOF系列之金属氧化皮膜固定电阻器系按下表材料而构成。

　

2.1、外型尺寸
     参照本规格书的5、外型尺寸。
1、一般事项
1.4、额定电压
     额定电压系指对应于额定电力的直流或交流（商用频率之有效值）的电压，由下式求得：

     E=√（PxR）

1.3、额定电力
     额定电力系应在周围温度70℃可以连续负载的最大电力，如表-1；但周围温度如超过70℃时之额定电力则依图一的电力递减曲线实施。

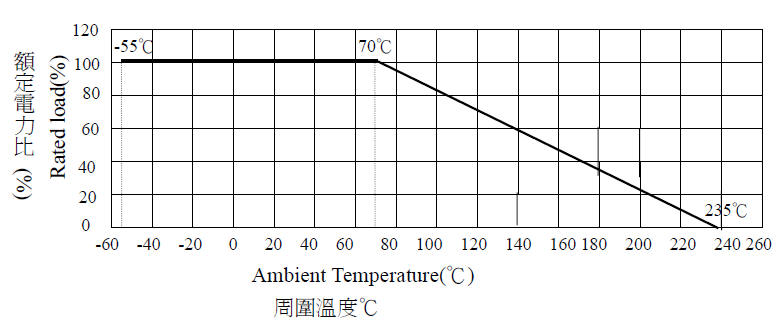

图一电力递减曲线：
表-1：
种类 定格电力 最高使用电压 最高过负荷电压 耐电压 阻值范围（Ω）
MOF1/4W 0.25W 300V 500V 350V 0Ω~10MΩ
MOF1/2W 0.5W 350V 600V 350V 0Ω~10MΩ
MOF1W 1W 350V 1000V 600V 0Ω~10MΩ
MOF2W 2W 350V 1000V 1000V 0Ω~10MΩ
MOF3W 3W 500V 1000V 1000V 0Ω~10MΩ
　 　 　 　 　 　
MOF1/2WS 0.5W 300V 500V 350V 0Ω~10MΩ
MOF1WS 1W 300V 600V 350V 0Ω~10MΩ
MOF2WS 2W 350V 1000V 600V 0Ω~10MΩ
MOF3WS 3W 350V 1000V 1000V 0Ω~10MΩ
MOF5WS 5W 500V 1000V 1000V 0Ω~10MΩ

　

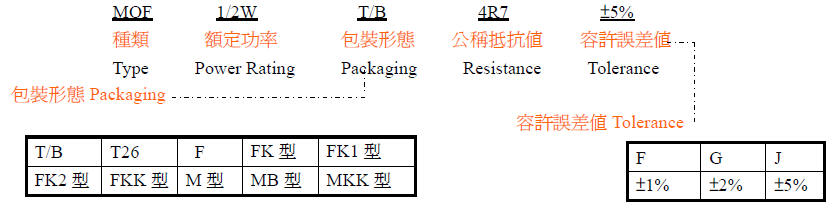

1.2、形名（例）
     依使用种类、额定电力、公称电阻值、容许误差及型状而区别，其构造如下：

MOF

种类

1/4W

额定电力
标准 小型
1/4W 1/2WS
1/2W 1WS
1W 2WS
2W 3WS
3W 5WS

10K

公称电阻值
E-24 Series
E-96 Series

　

±5%

电阻值容许误差
J

±5%
G

±2%
F

±1%

T/B

形状
P型
MB型
M型
MKK型
F型
FK型
FKK型

　

1.1、适用
     本规格书适用于丰雅电子（东莞）有限公司制造之不燃性金属氧化皮膜电阻器，符合环境关联物质要求之RoHS测试。
6、包装
6.2 散装品包装
6.2.2 包装盒尺寸和数量
种类 形状 包装数量 尺寸(mm)
普通型 小型化 L W H
MOF1/4W MOF1/2WS P 10000 PCS 250 140 80
成型 10000 PCS 250 140 80
MOF1/2W MOF1WS P 3000 PCS 200 130 80
成型 5000 PCS 200 130 80
MOF1W MOF2WS P 1000 PCS 200 130 80
成型 2000 PCS 200 130 80
MOF2W MOF3WS P 1000 PCS 200 130 80
成型 1000 PCS 200 130 80
MOF3W MOF5WS P 250 PCS 200 130 80
成型 250 PCS 200 130 80
6.2.1 表示项目

     （1）产品规格

     （2）数量

6.1 带装品包装
6.1.2 包装盒尺寸和数量
种类 形状 包装数量 尺寸(mm)
普通型 小型化 L W H
MOF1/4W MOF1/2WS T26 5000 PCS 260 50 100
T52 5000 PCS 260 85 110
MOF1/2W MOF1WS T52 2000 PCS 260 80 85
MOF1W MOF2WS T52 1000 PCS 260 80 85
T63 1000 PCS 260 90 85
MOF2W MOF3WS T73 1000 PCS 260 100 100
MOF3W MOF5WS T73 500 PCS 260 100 100
6.1.1 表示项目

     （1）产品规格

     （2）数量

　

　

　

　

　

5、外形尺寸
5.4 F型&FK型& FKK型
FKK
瓦特数 尺寸(mm)
D±1.0 L±1.0 P±1.0 E Max H1±1.0 H2±1.0
1/2W,1WS 3.2 9.0 8.0 3.5 5.0 4.0
1W,2WS 4.5 11.0 8.0 3.5 6.0 4.0
2W,3WS 5.0 15.0 8.0 3.5 6.0 4.0
3W 6.0 17.0 8.0 3.5 6.0 4.0
FK
瓦特数 尺寸(mm)
D±1.0 L±1.0 P±2.0 E Max H±1.0
1/2W,1WS 3.2 9.0 8 3.5 5-8
1W,2WS 4.5 11.0 8 3.5 5-8
2W,3WS 5.0 15.0 8 3.5 5-8
3W 6.0 17.0 8 3.5 5-8
F
瓦特数 尺寸(mm)
D±1.0 L±1.0 P±2.0 E Max H±1.0
1/2W,1WS 3.2 9.0 8 3.5 5-8
1W,2WS 4.5 11.0 8 3.5 5-8
2W,3WS 5.0 15.0 8 3.5 5-8
3W 6.0 17.0 8 3.5 5-8
5.3 MB型&M型& MKK型

MKK

瓦特数 尺寸(mm)
D±1.0 L±1.0 P±1.0 H±1.0 H1±1.0
1/2W,1WS 3.2 9.0 12.5 7 5
1W,2WS 4.5 11.0 15 7 5
2W,3WS 5.0 15.0 20 7 5
M
瓦特数 尺寸(mm)
D L P±1.0 H±1.0
1/8W,1/6W 1.7±1.0 3.5±1.0 5 8
1/4W,1/2WS 2.3±1.0 6.5±1.0 10 8
1/2W,1WS 3.2±1.0 9.0±1.0 12.5 8
1W,2WS 4.5±1.0 11.0±1.0 15 10
2W,3WS 5.0±1.0 15.0±1.0 20 10
3W 6.0±1.0 17.0±1.0 25 10
MB

瓦特数

尺寸(mm)
D±1.0 L±1.0 P±1.0 H1±1.0 H2±1.0 t±0.15 qMax
1/2W,1WS 3.2 9.0 12.5 7 5 1.2 3
1W,2WS 4.5 11.0 15 7 5 1.25 3
2W,3WS 5.0 15.0 20 7 5 1.25 3
种类

带状

尺寸(mm)
普通型 小型化 L W P L1-L2
Max.		 T Z
Max.		 R
Max.		 t
Max.		 e
Max.		 S
Max.
MOF1/4W MOF1/2WS T26 6.5±1.0 26±1.0 5±0.5 0.5 6±0.5 1.2 0 3.0 0.6 0.5
T52 6.5±1.0 52±1.0 5±0.5 1.0 6±0.5 1.2 0 3.0 0.6 0.5
MOF1/2W MOF1WS T52 9.0±1.0 52±1.0 5±0.5 1.0 6±0.5 1.2 0 3.0 0.6 0.5
MOF1W MOF2WS T52 11.0±1.0 52±1.0 5±0.5 1.0 6±0.5 1.2 0 3.0 0.6 0.5
T63 11.0±1.0 63±1.0 5±0.5 1.0 6±0.5 1.2 0 3.0 0.6 0.5
MOF2W MOF3WS T73 15.0±1.0 73±1.0 5±0.5 1.0 6±0.5 1.2 0 3.0 0.6 0.5
MOF3W MOF5WS T73 17.0±1.0 73±1.0 10±0.5 1.0 6±0.5 1.2 0 3.0 0.6 0.5

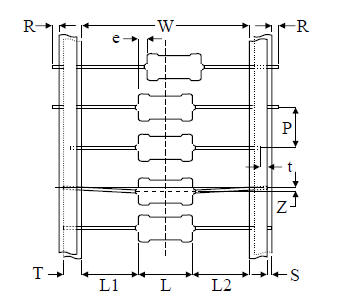

5.2 带装

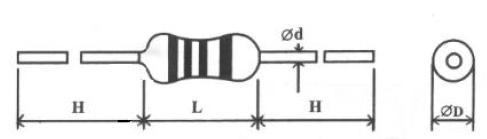

5.1 散装P型

种类

 尺寸(mm)
普通型 小型化 L D d H
MOF1/4W MOF1/2WS 6.5±1.0 2.3±1.0 0.48±0.05 26.0±2.0
MOF1/2W MOF1WS 9.0±1.0 3.2±1.0 0.52±0.05 25.0±2.0
MOF1W MOF2WS 11.0±1.0 4.5±1.0 0.70±0.05 30.0±2.0
MOF2W MOF3WS 15.0±1.0 5.0±1.0 0.70±0.05 33.0±2.0
MOF3W MOF5WS 17.0±1.0 6.0±1.0 0.70±0.05 33.0±2.0

　

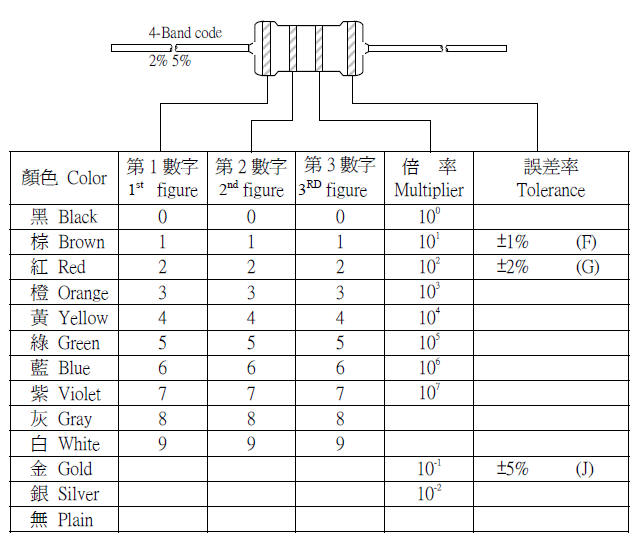

4、表示色码

　

　

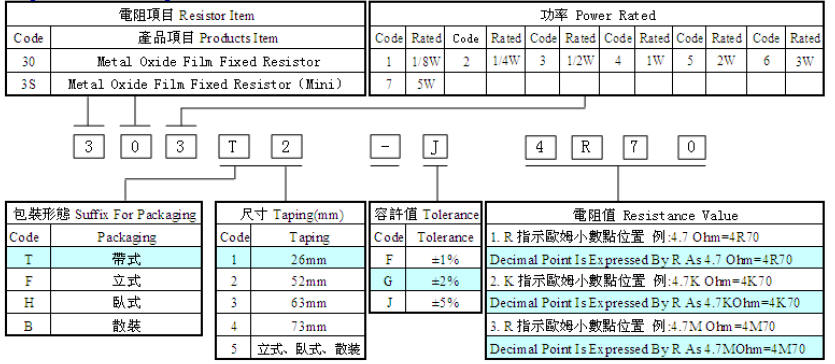

料号说明

品名构成
